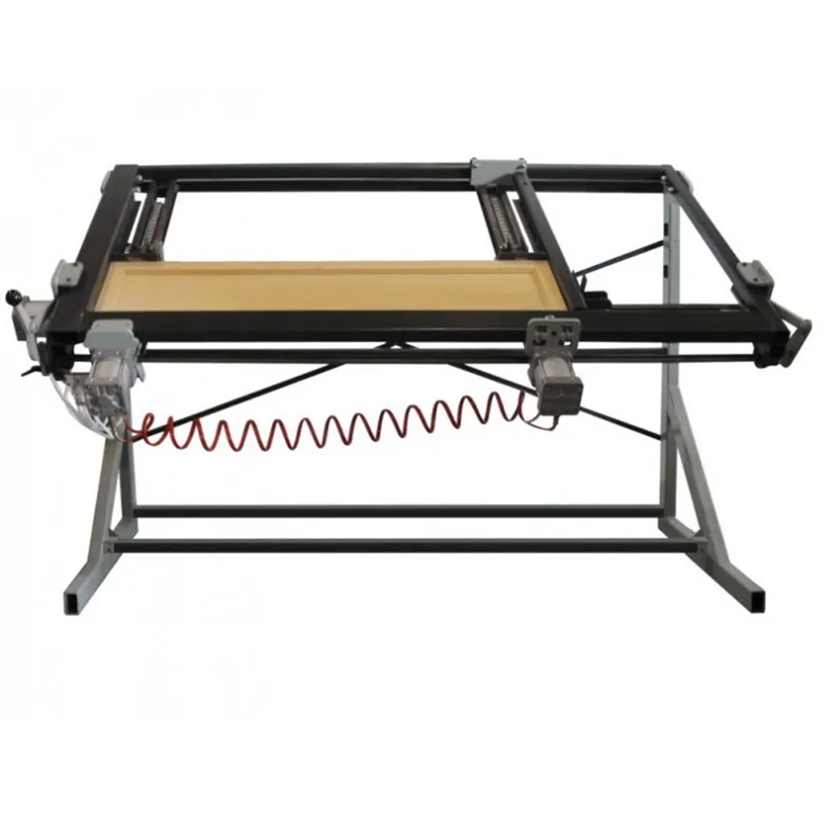

Presse à cadre

Identification
Nom courant : Presse à cadre
Nom technique : Presse d’assemblage de cadres/presse de serrage à cadres
Catégorie : Équipement d’assemblage – serrage et mise à équerrage

Fonction principale
Permet d’assembler et de serrer des cadres, portes, panneaux de montants et traverses, châssis ou petites structures, en assurant la mise à plat, la mise à équerrage, le serrage uniforme sur les quatre côtés et le maintien des pièces pendant le collage.

Caractéristiques

Caractéristiques physiques	La presse à cadre adopte un bâti rigide et parfaitement d’équerre, conçu pour maintenir les montants et traverses sur un plan d’appui stable tout en appliquant des efforts horizontaux et verticaux sans déformer l’assemblage. Les presseurs se déplacent sur des guidages précis et se verrouillent rapidement pour s’adapter aux formats de portes et de cadres usuels, tandis que les butées assurent la répétabilité et le maintien des références. La cinématique privilégie une mise sous pression progressive (manuelle, pneumatique ou mixte selon la configuration) afin de refermer les joints sans écraser les arêtes, et la géométrie ouverte du châssis offre une excellente visibilité pour contrôler l’équerrage et la planéité pendant le serrage. L’ensemble, compact et accessible, facilite les réglages fins.
Composantes principales	Cadre ou châssis rigide Butées de positionnement (horizontales et verticales) Presseurs horizontaux Presseurs verticaux Barres ou rails de guidage Système de mise à équerrage intégré (selon modèle) Commande de serrage : levier, manivelle, poignée, ou commande pneumatique Surface d’appui plane et rigide
Spécifications techniques	Alimentation Aucune alimentation (modèles manuels) Air comprimé (modèles pneumatiques) Capacité Dimension maximale du cadre : variable (ex. 24″ × 36″, 36″ × 60″ ou plus selon modèle) Épaisseur maximale des pièces : selon ouverture des presseurs Force de serrage : manuelle ou pneumatique (beaucoup plus constante) Réglages possibles Position des butées Hauteur et position des presseurs verticaux Pression du serrage (pneumatique) Réglage des bras horizontaux Angle et mise à équerrage de la structure Accessoires compatibles Cales de protection en bois Tampons en caoutchouc Gabarits pour cadres répétitifs
Entretien et vérification	Nettoyage Enlever la colle séchée sur le châssis et les presseurs. Garder les rails et coulisses propres. Pour modèles pneumatiques : souffler les commandes et vérifier la lubrification. Contrôle avant usage Vérifier le bon déplacement des presseurs. S’assurer que les butées sont bien verrouillées. Vérifier la perpendicularité du cadre (vérifier l’équerrage). Pour les modèles pneumatiques : vérifier l’alimentation en air et l’absence de fuites.
