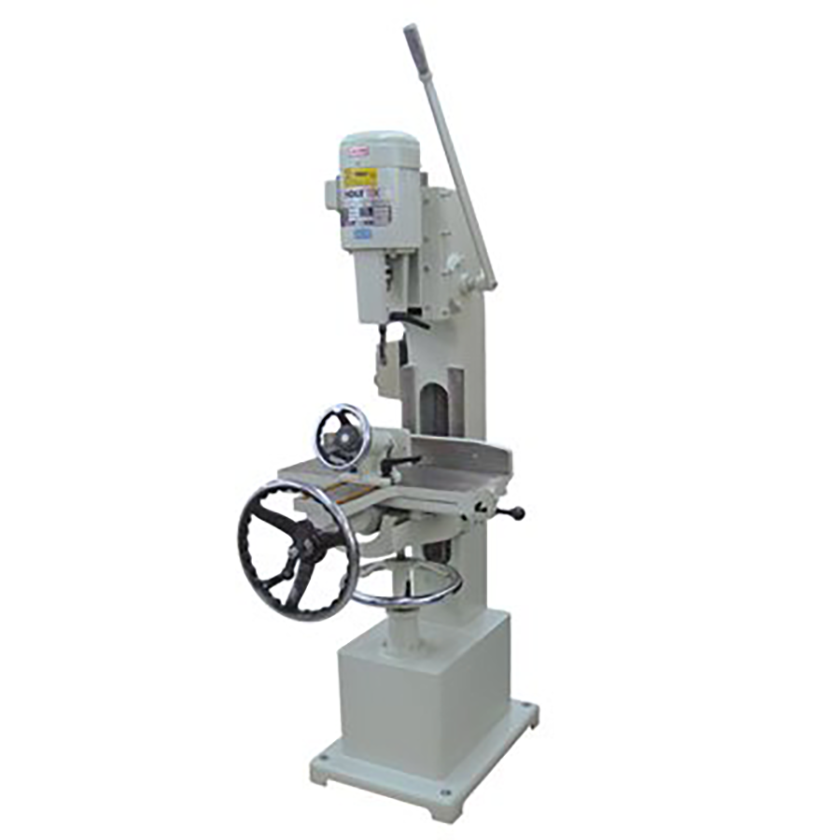

Mortaiseuse à bédane

Identification
Nom courant : Mortaiseuse à bédane
Nom technique : Mortaiseuse à bédane carré/bédane creux
Catégorie : Machine fixe – usinage d’assemblage (mortaise)

Fonction principale
Permet d’usiner des mortaises rectangulaires nettes dans le bois massif pour les assemblages tenon‑mortaise. Le principe repose sur un bédane creux (outil carré) à l’intérieur duquel tourne une mèche cylindrique. Le bédane découpe les parois tandis que la mèche évacue la matière.

Caractéristiques

Caractéristiques physiques	Machine compacte ou encombrante dotée d’un bâti rigide, d’une tête d’usinage verticale et d’une table réglable munie d’un étau de maintien. L’outil utilisé est un ensemble bédane + mèche, disponible en différentes largeurs selon la mortaise souhaitée. Note sur l’usage actuel: Aujourd’hui, la mortaiseuse à bédane est surtout utilisée dans les petits ateliers. Les entreprises utilisent plutôt des mortaiseuses horizontales, car elles sont beaucoup plus rapides et beaucoup plus précises pour produire des mortaises en série.
Composantes principales	Bédane carré : outil fixe qui découpe les arêtes de la mortaise. Mèche hélicoïdale : tourne à l’intérieur du bédane et évacue les copeaux. Tête d’usinage verticale : supporte l’ensemble bédane/mèche. Levier d’actionnement ou système mécanique d’abaissement : commande manuelle d’usinage. Étaux de serrage : maintien ferme et perpendiculaire de la pièce. Table réglable : permet de positionner la pièce en hauteur et latéralement Certains modèles offrent également un déplacement latéral de la table durant l’usinage. Butée de profondeur : limite l’avancement vertical pour un usinage constant. Interrupteur / commandes : marche/arrêt du moteur.
Spécifications techniques	Alimentation 120 V ou 240 V selon les modèles d’atelier Capacité Largeur de mortaise : dépend de la largeur du bédane (ex. 1/4″, 5/16″, 3/8″, 1/2″) Profondeur maximale : variable, généralement entre 3″ et 5″ Hauteur utile sous tête : selon dimension de la pièce Course verticale : déterminée par la longueur du bédane et la butée de profondeur Vitesse/réglages Vitesse fixe adaptée à la mèche, en rotation rapide pour une bonne évacuation des copeaux Réglage de la hauteur de la tête d’usinage selon la dimension de la pièce Réglage latéral de la table pour centrer ou décaler la mortaise Butée de profondeur pour contrôler la profondeur constante Action manuelle du levier ou mécanique pour descendre la tête et effectuer la mortaise Accessoires compatibles Guides de positionnement Étaux ou brides supplémentaires Aspiration pour copeaux (selon modèle)
Entretien et vérification	Nettoyage Retirer les copeaux dans le bédane et autour de la table après chaque usage. Nettoyer les glissières et surfaces de contact. Vérifier que les ouvertures du bédane ne sont pas obstruées. Contrôle avant usage Vérifier l’état et l’affûtage du bédane et de la mèche. Vérifier l’alignement entre la mèche et le bédane. S’assurer du serrage solide de la pièce dans l’étau. Tester le fonctionnement du levier et la descente de tête (pas de jeu excessif). Confirmer le réglage de la butée de profondeur.

Astuces du pro

Toujours marquer la face et le chant de référence avant le positionnement. Réaliser d’abord l’entaille du début, puis celle de la fin de la mortaise. Cette méthode évite la déformation des parois, un problème souvent causé par un léger gauchissement du bédane. Comme le bédane reste alors entouré de matière, il conserve mieux son alignement. Ensuite, on procède en petites passes successives, particulièrement lorsque la largeur du bédane est importante.
