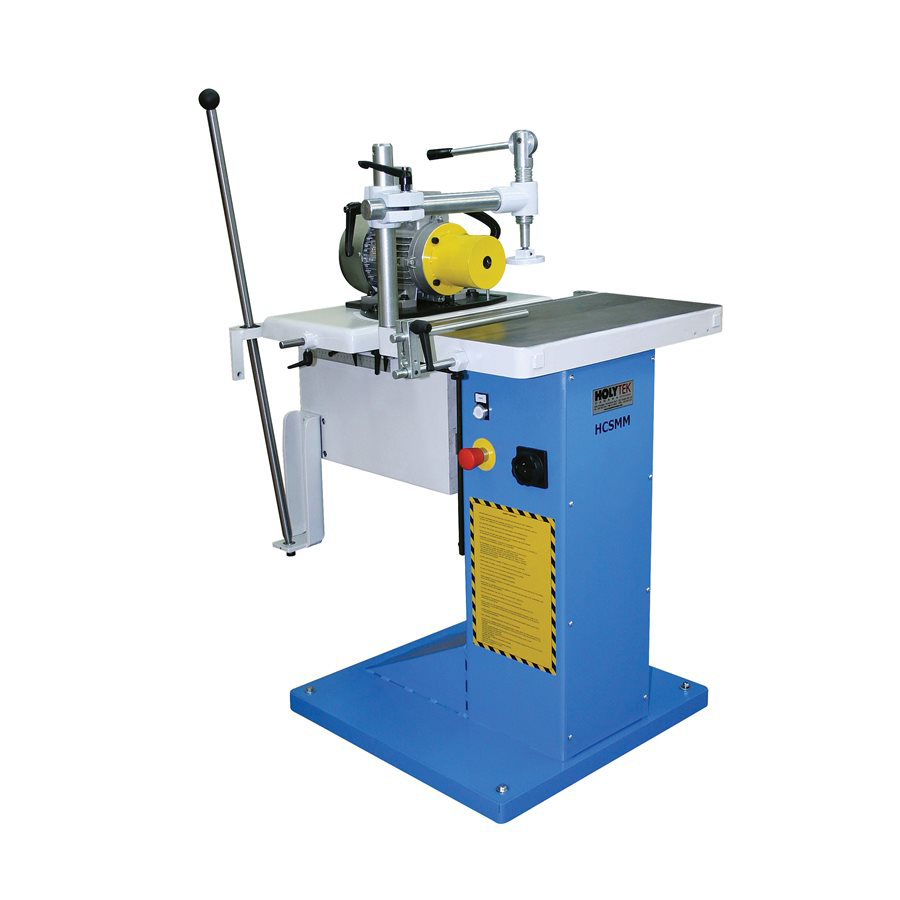

Mortaiseuse horizontale à fraise

Machine à bâti rigide avec tête d’usinage horizontale se déplaçant sur deux axes (Y‑Z). La pièce est maintenue par étau(s) à serrage rapide sur une table fixe. La tête de mortaisage se déplace par guidage prismatique, lors de l’usinage. Lors de l’usinage, la pièce est fixée sur la table et c’est la tête de mortaisage qui se déplace par guidage prismatique.

X (longueur de mortaise) via butée réglable
Y (position latérale de la table) permet d’ajuster la position de la pièce sur son épaisseur afin de centrer la mortaise ou de la décaler selon le plan d’usinage
Z (profondeur de la mortaise) via butée réglable

• Tête d’usinage horizontale : porte l’outil, fraise, mèche.
• Levier à une mains : pour le guidage du chariot de mortaisage.
• Chariot de mortaisage: sur roulement à bille pour le guidage prismatique (mouvement de l’axe X-Z en simultanément).
• Volant : réglage de la hauteur du chariot de mortaisage (l’axe Y).
• Table (fixe ou inclinable) : supporte la pièce et permet les déplacements.
• Étaux/dispositifs de serrage : maintiennent la pièce perpendiculairement à l’outil.
• Butées et règles de répétition : positionnement précis des mortaises (longueur et décalage).
• Butées de profondeur : contrôlent l’axe Z (profondeur de mortaise).
• Capot et aspiration : évacuation des copeaux, amélioration de la visibilité et sécurité.
• Commandes : marche/arrêt, sélection de vitesse (selon modèle).

Alimentation
120 V ou 240 V pour modèles d’atelier; jusqu’à 600 V triphasé pour modèles industriels

Capacité

• Course X‑Y‑Z : p. ex. 150–300 mm (X longueur), 50–150 mm (Y latéral), 50–120 mm (Z profondeur)
• Dimensions de mortaises usuelles : largeur 4–20 mm (mèche/fraise), profondeur 10–60 mm, longueur selon la course X et les butées
• Étau : ouverture et hauteur utiles adaptées aux sections de montants/traverses (souvent 80–120 mm de hauteur utile)

Vitesse/réglages
Vitesse : avance manuelle pour l’axe Y-Z.
Fraise/mèche : vitesses fixe (environ 3 000 tr/min) et vitesse variable (environ 1500-5000 tr/min) en option (selon modèle).
Réglages : butées de longueur, butée de profondeur, position latérale (Y), inclinaison éventuelle du support pour mortaises non perpendiculaires (selon modèle).

Outils/accessoires compatibles
Fraises d’usinage de mortaise rectangulaire, type bédanes (selon modèle).
Butées de répétition, rallonge de table et butée d’inclinaison (selon modèle).
Système d’aspiration des copeaux.

Nettoyage
Retirer copeaux et poussières sur la table, autour de la tête d’usinage et des glissières.
Nettoyer et lubrifier légèrement les guides, colonnes et vis de déplacement (selon recommandation fabricant).
Vérifier l’efficacité de l’aspiration (bouches et conduits dégagés).

Contrôle avant usage
Outillage : état, affûtage et serrage de la chaîne/fraise/mèche; choix du diamètre adapté.
Butées : longueur/profondeur correctement réglées et verrouillées.
Serrage : étau(s) bien positionnés, pièce en appui franc (face de référence identifiée).
Fonctionnement : démarrage à vide, absence de vibration anormale, arrêt d’urgence opérationnel.
Table/axes : déplacement fluide, sans jeu excessif.
